3D kerstster op herhaling

Donderdag 19 februari 19:30 tot 22:00

HCC Delft Het Voorhof
Herman Gorterhof 165
2624 XL Delft

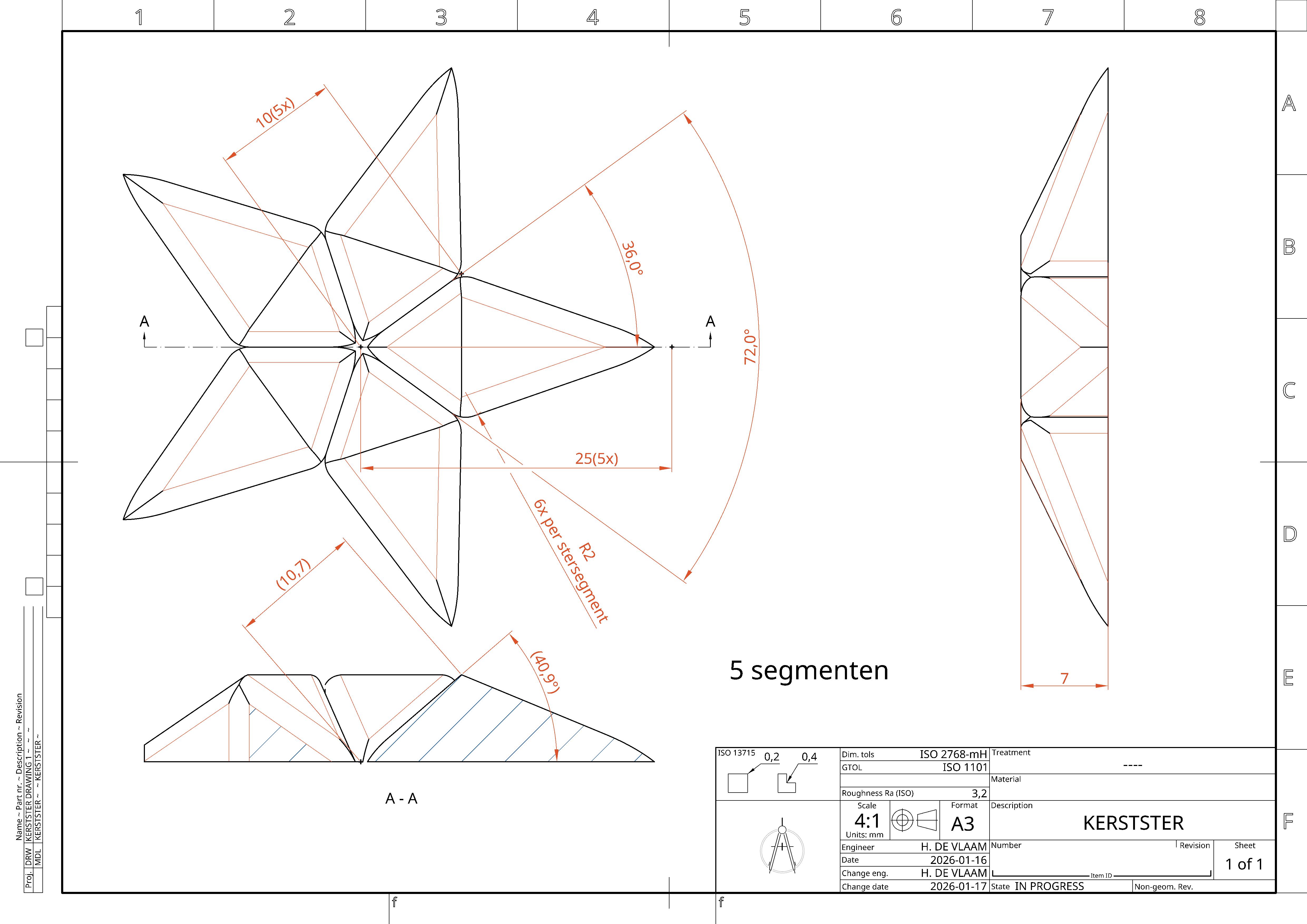

Op de bijeenkomst van donderdag 19 februari zwordt voortgeborduurd op de kerstster van Paul. Het moduleren ervan bleek voor een aantal leden de nodige problemen op te leveren. Gebleken is dat een tekstuele omschrijving zonder tekening voor verwarring kan zorgen. Vandaar dat Henk een tekening van het model gegenereerd heeft dat gedownload en geprint kan worden. Zie hieronder.

.Het huiswerk om de kerstster te moduleren met Fusion of Onshape zal nu beter lukken en op 19 februari door Paul worden toegelicht. Na het printen de ster opbergen opbergen en in de kerstboom hangen in 2026

 Om onderstaande tekening te downloaden en te printen KLIK HIER

En voor de liefhebbers die de omschtijving nog even willen zien:

Maak een halve liggend vlieger figuur op de x-as met een lengte van 25mm
Maak de kortste lijn 10mm onder een hoek van 36graden.
Sluit het figuur

Verhoog dit figuur met 7mm

Plaats een ofsetplane op dit zijvlak van 25mm
Trek een lijn van linksonder naar rechtsboven met een afstand op de x-as van 8,12mm
Controleer de hoek, nl 40,76 graden

Verwijder de beide bovenste driehoeken

Spiegel dit figuur door dit zijvlak te selecteren als spiegelvlak
Ronde de 6 hoeken af met 2mm
Maak het figuur af, tot een ster met 5 punten.
