Voor de bijeenkomst van de 3D-werkroep Delft op 15--1-2026 is de (t)huiswerkopdracht het moduleren  en printen van een kerstster. Het model is door Paul v.d. Werff gemoduleerd met Fusion 360 (Onshape kan ook).

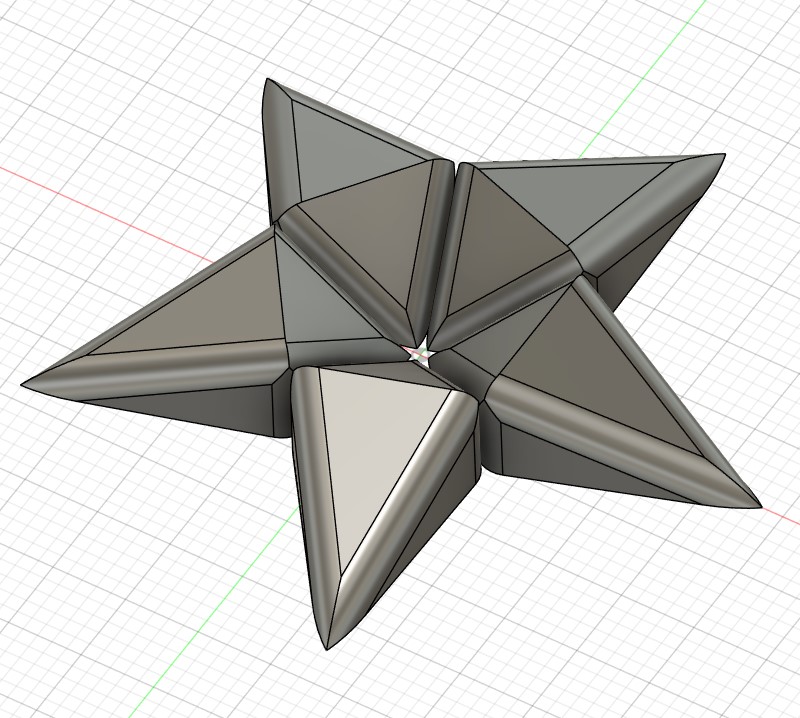

EEN STER MET 5 PUNTEN

Maak een halve liggend vlieger figuur op de x-as met een lengte van 25mm
Maak de kortste lijn 10mm onder een hoek van 36graden.
Sluit het figuur

Verhoog dit figuur met 7mm

Plaats een ofsetplane op dit zijvlak van 25mm
Trek een lijn van linksonder naar rechtsboven met een afstand op de x-as van 8,12mm
Controleer de hoek, nl 40,76 graden

Verwijder de beide bovenste driehoeken

Spiegel dit figuur door dit zijvlak te selecteren als spiegelvlak
Ronde de 6 hoeken af met 2mm
Maak het figuur af, tot een ster met 5 punten.

Succes
