In 3D modelleren van een blok met zwaluwstaart en tapgaten

Donderdag 19 november 19:30 tot 22:00

HCC Delft Het Voorhof
Herman Gorterhof 165
2624 XL Delft

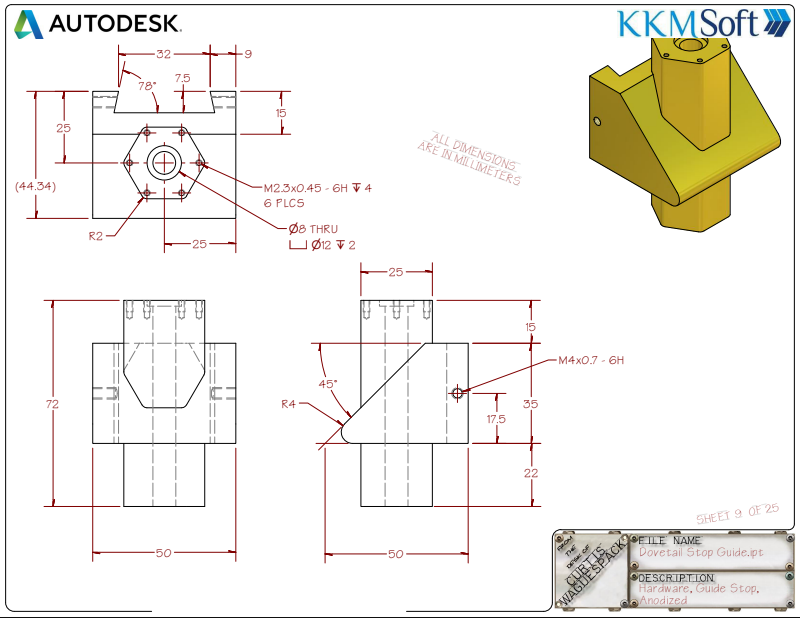

De modelleeropdracht voor de maand november is dit keer geen gebruiksvoorwerp maar iets uit een bibliotheek met 3D-oefenmodellen. Het is een blok met een zwaluwstaart en tapgaten. Redelijk simpel voor wat betreft de vorm, maar de draadgaten maken het lastig. Daar gaat dus deze keer de aandacht naartoe.

Veel CAD-systemen bezitten gelukkig een functie voor het maken van schroefdraden en -gaten, maar bij sommige ontbreekt die. De uitdaging is dan om de draadgaten zelf te modelleren. Overigens zullen deze kleine schroefdraden, om een mooi resultaat te krijgen, niet geprint maar getapt moeten worden in printgaten van 1,9 en 3,3 mm. Let dan bij het slicen op voldoende printwanddikte.

Tenslotte nog iets over de draadaanduiding op tekening. Je ziet bij M2,3 een pijltje naar beneden (↧). Dat geeft de tapdiepte aan. De toevoeging ‘6h’ is een tolerantiewaarde die bepaalt hoeveel speling de draadverbinding zal hebben. Voor ons hier niet van belang.
